Generatori di ultrasuoni per applicazioni industriali

I generatori di ultrasuoni rappresentano il cuore tecnologico dei sistemi di saldatura a ultrasuoni di materiali termoplastici. Questi dispositivi trasformano l’energia elettrica in oscillazioni meccaniche ad alta frequenza, attivando il processo di fusione molecolare dei materiali plastici in modo rapido, preciso e ripetibile.

All’interno della gamma proposta da Sonomax Srl, i generatori della Serie SX si distinguono per l’affidabilità, la versatilità d’uso e la compatibilità con molteplici configurazioni di saldatura, sia manuali che automatizzate. Tutti i modelli sono generatori digitali, dotati di display retroilluminato e di un’interfaccia utente intuitiva, che consente la gestione semplificata dei parametri di saldatura.

Come funziona un generatore di ultrasuoni?

Il generatore converte la corrente alternata (AC) da rete in una corrente ad alta frequenza, in genere compresa tra 20 kHz e 40 kHz. Questa corrente viene poi inviata al trasduttore piezoelettrico, che la trasforma in vibrazioni meccaniche. Le vibrazioni vengono amplificate da un booster (dove necessario) e trasmesse a un sonotrodo, che le applica localmente al pezzo da saldare. L’attrito molecolare prodotto genera calore sufficiente a fondere la plastica in modo localizzato, senza la necessità di adesivi o elementi riscaldanti esterni.

Vantaggi della saldatura a ultrasuoni

• Alta precisione e ripetibilità del giunto saldato
• Tempi di ciclo ridotti, con saldature che avvengono in frazioni di secondo
• Assenza di materiali di consumo, come colle o solventi
• Ridotto impatto termico, che protegge i componenti elettronici o sensibili
• Facile integrazione in linee automatiche di produzione

Questi vantaggi rendono i generatori di ultrasuoni ideali per l’industria automotive, medicale, dell’imballaggio, della filtrazione, del tessile, dell’elettronica e dei dispositivi di protezione individuale.

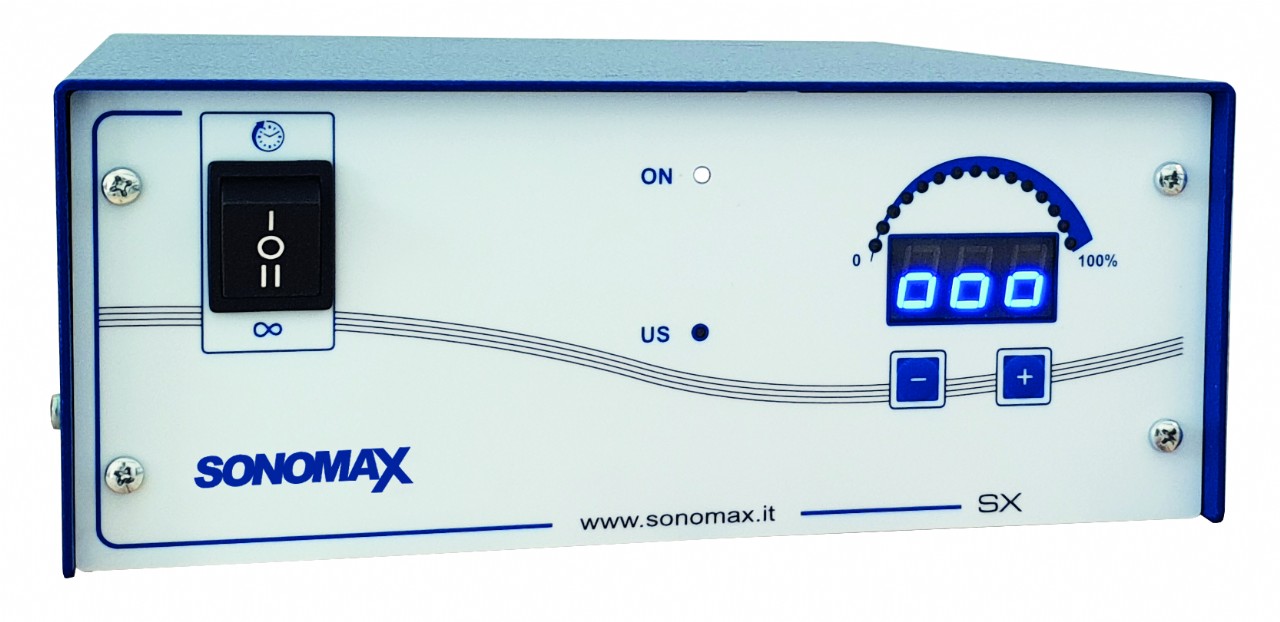

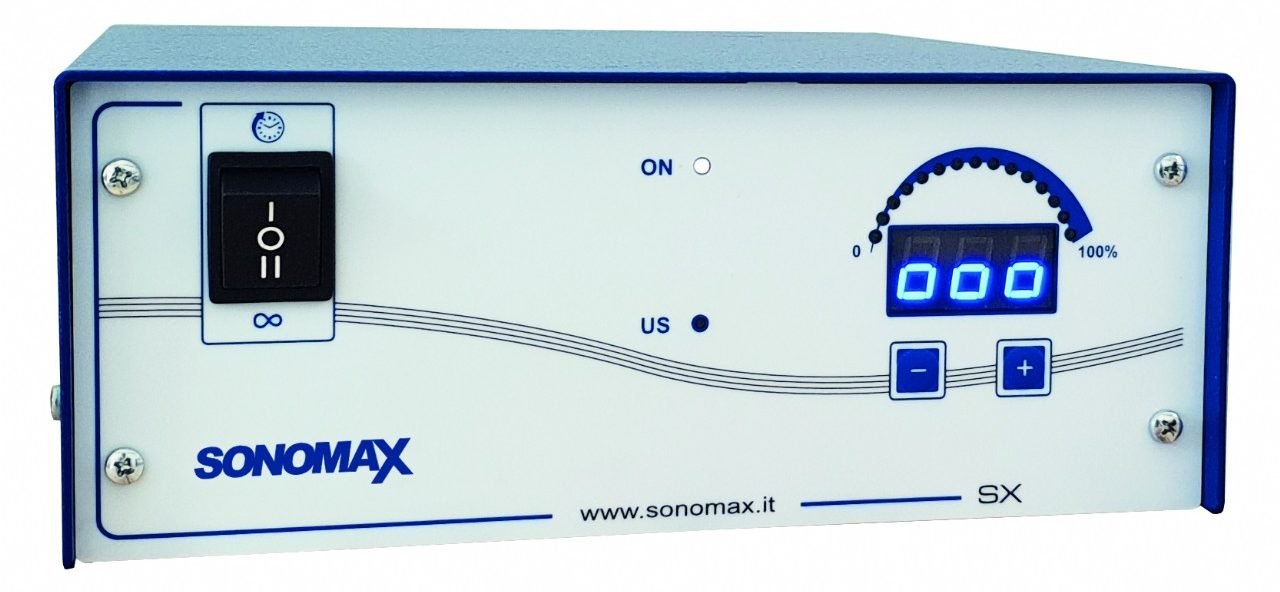

Gamma generatori SX di Sonomax

Sonomax propone quattro modelli principali di generatori per ultrasuoni, tutti alimentati a 230V (con possibilità di configurazione 115V o 240V su richiesta) e progettati per garantire prestazioni ottimali in diversi contesti produttivi.

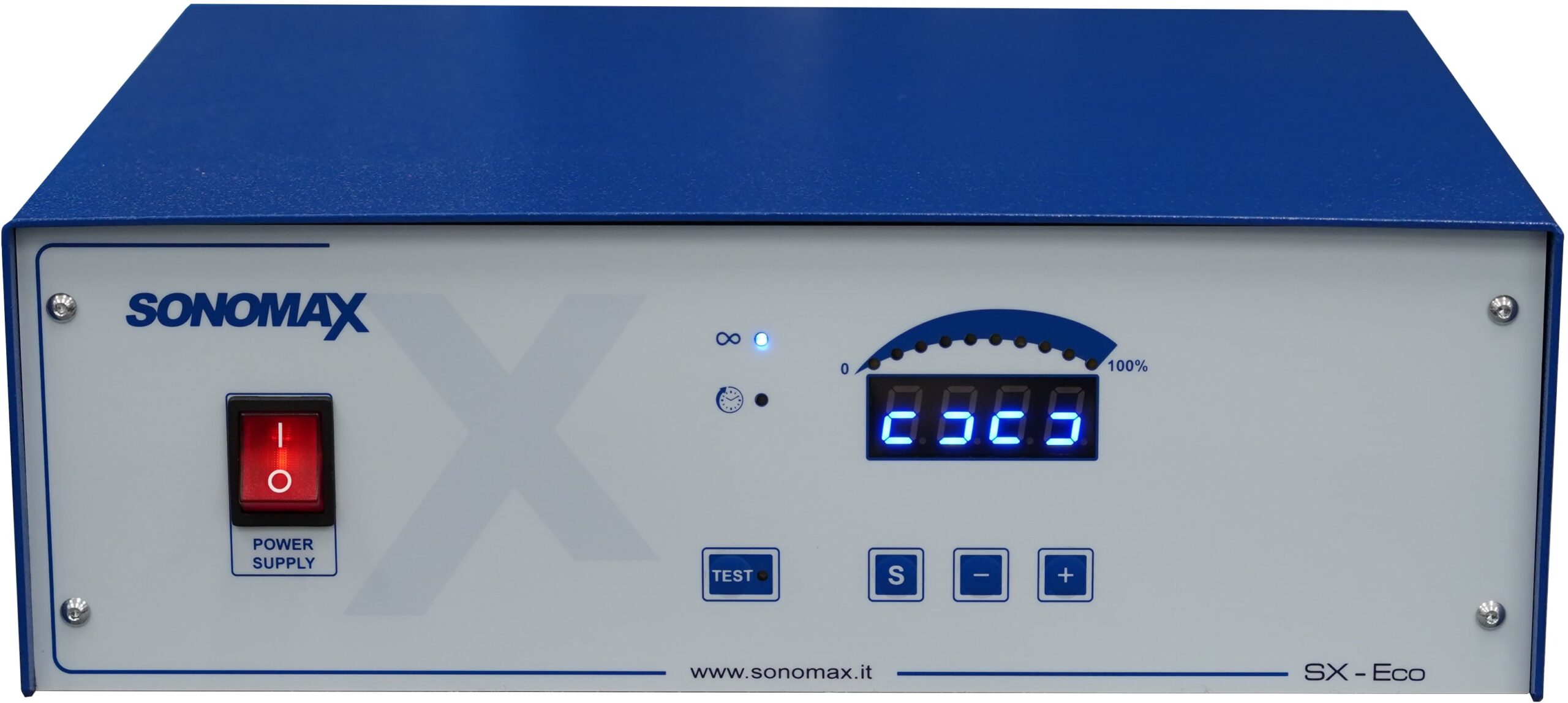

SX ECO

• Frequenza: 30, 35, 40 kHz
• Potenza: 400 – 900 W
• Utilizzabile con: attuatori lineari, impugnature a pistola e a canotto plastico, strutture manuali di taglio, sistemi da taglio per impianti automatici

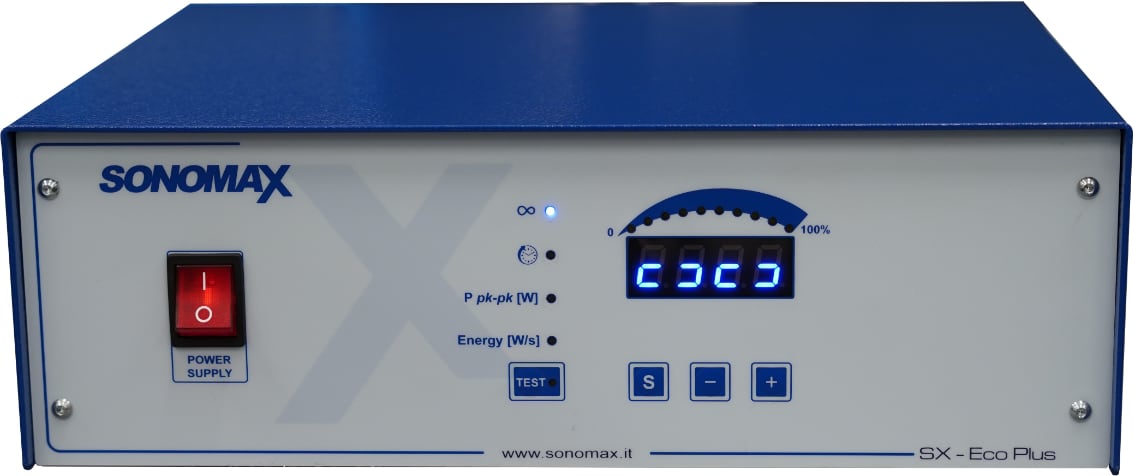

SX ECO Plus

• Frequenza: 20, 30, 35, 40 kHz
• Potenza: 400 – 3000 W
• Ampia compatibilità con attuatori lineari, impugnature manuali e sistemi da taglio automatizzati

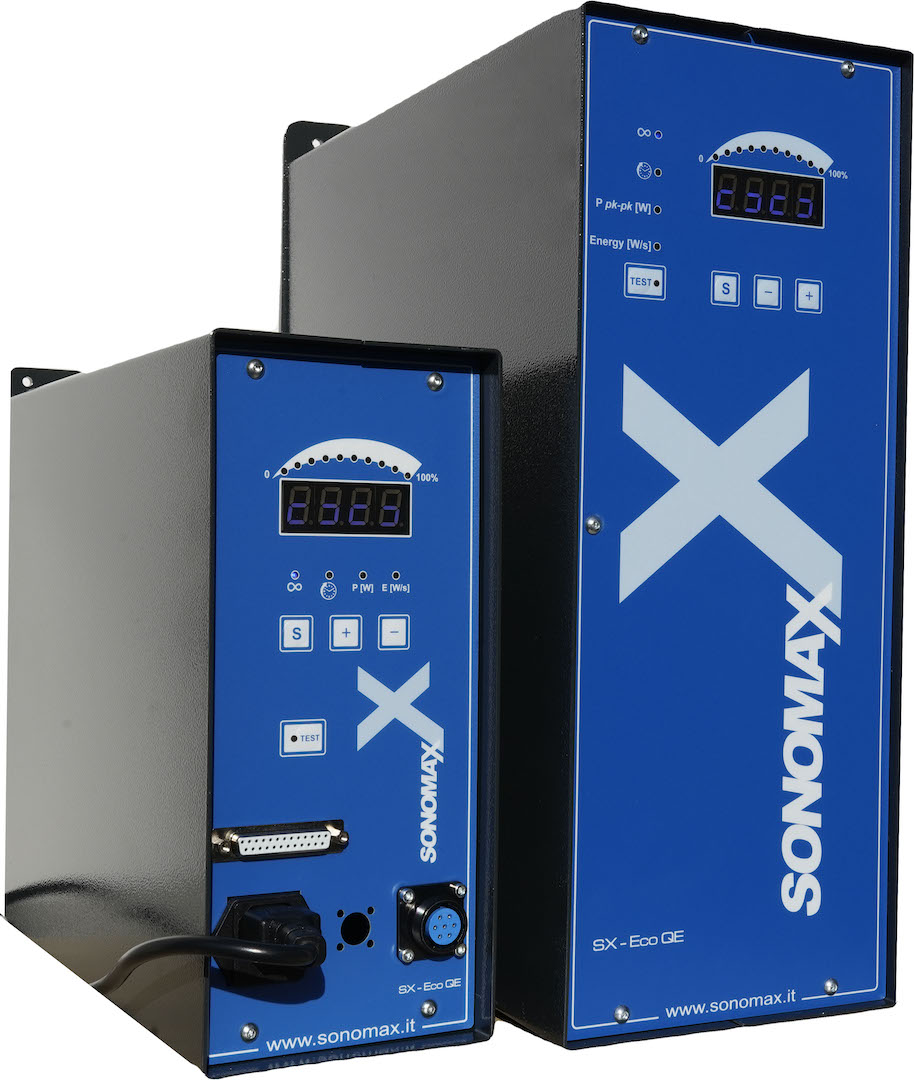

SX ECO QE

• Frequenza: 20, 30, 35, 40 kHz
• Potenza: 400 – 3000 W
• Ottimizzato per essere inserito all’interno di quadri elettrici e utilizzato largamente in sistemi automatici con attuatori lineari

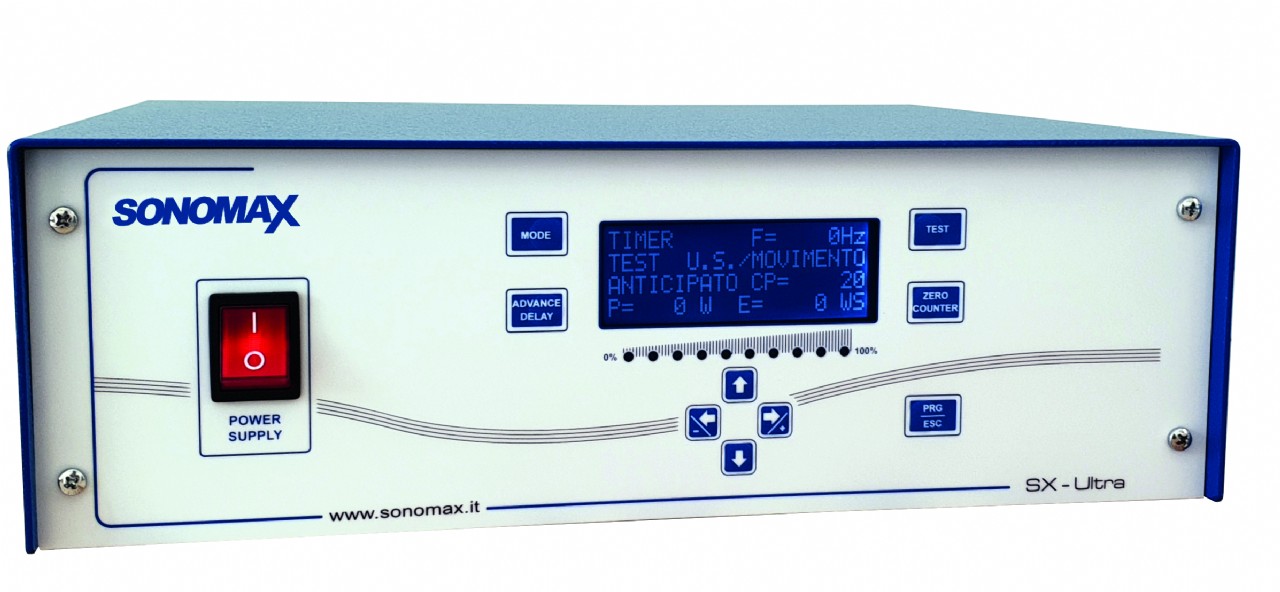

SX ULTRA

• Frequenza: 20, 30, 35, 40 kHz
• Potenza: 400 – 3000 W
• Include il software completo per la gestione delle saldatrici serie PSX, e la gestione completa degli attuatori pneumatici lineari

Tutti i modelli della serie SX sono dotati di:

• Controllo tempo di saldatura
• Regolazione energia e ampiezza (30–100%)
• Funzione contapezzi
• Controllo automatico della frequenza
• Protezione da sovraccarichi e surriscaldamenti
• Ventilazione attiva e contenitore in polipropilene (su richiesta)

Specifiche operative: frequenza e potenza

La scelta della frequenza operativa è cruciale:

• 20 kHz: penetrazione profonda dell’energia, adatta a pezzi robusti e a giunti strutturali
• 30 kHz: buon compromesso tra forza e precisione
• 35 kHz: bilanciamento tra prestazioni meccaniche e riduzione dell’impatto acustico
• 40 kHz: alta precisione e basso impatto acustico, ideale in ambienti medicali o elettronici

In parallelo, la potenza nominale va selezionata in base alla dimensione del sonotrodo e alla complessità dell’applicazione. Sonomax offre soluzioni da 400 a 3000 W, sufficienti a coprire sia applicazioni leggere che impieghi intensivi.

Normative tecniche e qualità

I generatori Sonomax sono progettati secondo i principi della direttiva Macchine 2006/42/CE, della direttiva Bassa Tensione 2014/35/UE e della compatibilità elettromagnetica 2014/30/UE.

Sonomax: partner tecnico per la saldatura industriale

Con oltre 20 anni di esperienza nella saldatura a ultrasuoni di materiali termoplastici, Sonomax Srl supporta progettisti, buyer e responsabili produzione nella scelta della soluzione più adatta. Grazie a una produzione flessibile e personalizzata, è possibile adattare i generatori alle esigenze specifiche del cliente, sviluppando anche sonotrodi su misura e interfacce su richiesta.
